Autel MaxiSys ADAS Calibration Tool

Opis

Advanced Driver Assistance System (ADAS) postaje deo standardne opreme na novim vozilima. Ovi sistemi su dizajnirani da pomognu vozačima u prevenciji sudara upozoravajući ih, pokazujući snimke kamere ili preuzimajući trenutnu kontrolu nad vozilom.
Autel MaxiSys ADAS pruža potpunu dijanostiku, sveobuhvatnu i preciznu ADAS kalibraciju. Sa MaxiSys kalibracionim alatima i preciznim softverom, Autel MaxiSys ADAS je savršen alat za kalibraciju za automehaničarske radionice i radionice za zamenu stakala.

Karakteristike:

Precizan: dugme za sitna podešavanja i lasersko pozicioniranje pružaju milimetarsku preciznost,
Fleksibilan: dizalica se podešava mehanički, daska sa oznakama je prenosiva i laka za skladištenje,
Integrisan: modularni ram je skopljen sa dodatnim uređajima za kalibraciju,
Pametan: navođena procedura kalibracije,
Tačan: stalni apdejti najnovijeg OE nivoa dijagnostike i softvera za kalbraciju;
Intuitivan: slike i korak-po-korak instrukcije; Pre-Scan i Post-Scan izveštaji;
Sveobuhvatan: veliki broj vozila, 7 funkcija kalibracije, statična i mobilna kalibracija.

Upotreba:

Zamena stakala, specijalne popravke, popravke posle sudara, centriranje trapa

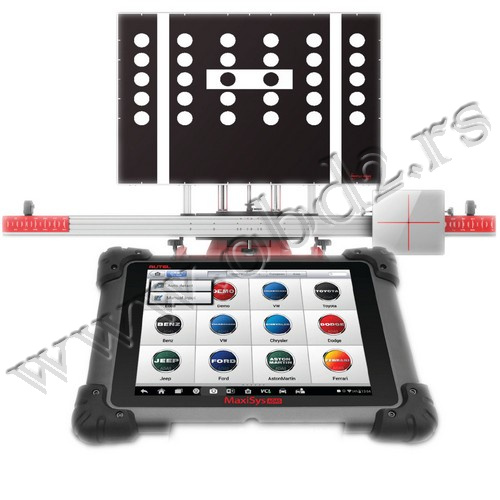

Okvir i uređaji za kalibraciju koji se podešavaju

Veliki automatski mehanizam kompatibilan je sa liftom za nivelisanje vozila nudeći veću visinu.
Lako zamenjive i fleksibilne komponente za kalibraciju
Dugme za sitna podešavanja i lasersko pozicioniranje pružaju milimetarsku preciznost

Sistem sadrži:

Lako zamenjive komponente za kalibraciju
Velika broj modela vozila
Lako se čisti i prenosi

Softver za kalibraciju:

Korak-po-korak instrukcije
Pre-SCAN i Post-SCAN dijagnostički izveštaj direktno predstavlja postojeće probleme, dijagnostičke rezultate i savete za popravku

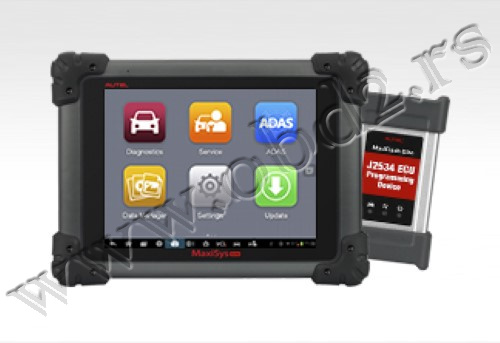

J2534 Maxiflash Elite za OE nivo programiranja
1.3GHz + 1.7GHz hexa-core procesor
AutoVIN / AutoSCAN svih modula u svim sistemima

SPECIFIKACIJE

Tablet Operating System	AndroidTM 4.4.2, KitKat
Tablet Processor	Samsung Exynos Six-core Processor (1.3GHz Quad-core ARM Cortex-A7 + 1.7GHz Dual-core ARM Cortex-A15)
Tablet Memory	2GB RAM & 64GB On-board Memory
Tablet Display	9.7 inch LED capacitive touch screen with 1024×768 resolution
Tablet Connectivity	Wi-Fi (802.11 a/b/g/n/ac) USB: 2.0 BT v.2.1 + EDR SD Card (Support up to 32GB) HDMI
Tablet Camera (rear)	8.0 Megapixel, AF with Flashlight
Tablet Sensors	Gravity Accelerometer, Ambient Light Sensor (ALS)
Tablet Audio Input/output	Microphone Dual Speakers 3-Band 3.5 mm stereo/standard headset jack
Tablet Power and Battery	11000 mAh 3.7 V lithium-polymer battery Charging via 12 V AC/DC power supply with the temperature between 0°C and 45°C
Tablet Input Voltage	12 V (9-24 V)
Tablet Power Consumption	6.5 W
Tablet Operating Temp.	0 to 50°C (32 to 122°F)
Tablet Storage Temp.	-20 to 60°C (-4 to 140°F)
Tablet Dimensions (WxHxD)	300 mm (11.81”) x 220 mm (8.66”) x 50 mm (1.97”)
Tablet Weight	NW: 1.42 kg (3.13 lb.) GW: 8.655 kg (19.08 lb.)
Tablet Protocols	ISO 9142-2, ISO 14230-2, ISO 15765-4, K/L-Line, Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM, CAN ISO 11898, Highspeed, Middlespeed, Lowspeed and Singlewire CAN, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP 2.0, TP 1.6, SAE J1939, SAE J1708, Fault-Tolerant CAN
Calibration Frame Dimensions (WxDxH)	2510mm(98.82”)X 714mm(28.11”)x1480-2105 mm(58.27-82.87”)
Calibration Frame Weight	NW: 74.5 kg (164.24 lb.) GW: 152kg (335.1 lb.)
Pattern Board Size (LxW)	1360mm (53.54”) x 960mm (37.80”)
Crossbar Length	2510mm(98.82”)
Measurement Range of Crossbar’s Height	Height min=350mm (13.78”) Height max=950mm (37.40”)
Measurement Range of Pattern Board ‘s Height	Height min=1000mm (39.37”) Height max=1600mm (62.99”)
Rated Power	24 V,3A
Laser Rated Power	3V,25mA
Laser Battery Type	AA 2×1.5V
Calibration Frame Working Temp.	0℃ to 50℃
Calibration Frame Storage Temp.	-20℃ to 60°C
Laser Class	Class 2
Certification	CE, FCC, RoHS

DODACI

Tape Box x2
Hex L-wrench (6mm)
Lock Washer
Flat Washer (M8) x8
Bolt(M5x30) x12
Flat Washer (M8) x8
Bolt(M5x30) x12
24 Power Adapter
Lifter
Base Holder x2
Sliding Laser Plate
Hex L-wrench (4mm)
Flat Washer (M8) x8
Bolt(M5x30) x12
Flat Washer (M8) x8
Bolt(M5x30) x12
Bolt(M8x20) x8
Round Handle
Base Crossbar
